LED電飾パネル

マイコン制御によるLED電飾パネルです。

IMG_3777_R

スイッチを押すことにより、特定箇所の点灯や消灯制御また、方向などで流れを示す点滅制御

等が可能です。 小型マイコンを使用することにより、電池での駆動が可能で展示会など持ち運び

も簡単に行えます。(写真のパネルはお客様にてご用意のものです。)





LEDリレー 24点フラッシャユニット

PIC制御によるリレーユニットです。

LEDは24個使用で、ドライバにて1W級のPowerLEDも点灯可能です。

IMG_0272_R

予め設定している複数のパターンをPWM制御でなめらかに流れる様に点灯を
させております。

PICは40PINタイプの物を使用しております。 点灯速度は取付のVRで0.5~5秒
間で制御可能です。  点灯の制御は、外部からの接点でこちらも制御可能です。

点灯サンプルです。

1/14トラックや模型・ラジコン、お店のディスプレイの応用にどうぞ。

ロウソク風LED提灯・行燈ユニット

火を使わない行燈でロウソク風の黄橙を基調としておりますが、白、青や緑、ピンクなども

色調出来ます。 強い光ではなく,柔らかい光量で調整しております。

行燈1



こちらの作品は、滋賀県の自治体様で市内に数十台設置頂き点灯いたしております。

行燈2



電源は、太陽電池で行い外部電源と必要とせずクリーンエネグリーにも貢献しております。
点灯期間は、満充電で夜間のみ2日程度の点灯としており、充電は快晴で3~4時間程度
で満充電としております。

IMG_9978_R

点灯は周囲が暗くなると自動で点灯を開始し、明るくなると停止します。

その他竹灯籠や提灯の組込照明としてもご利用頂けます。



点灯サンプルの動画です。

黄橙色LEDです。

青色LEDです。

緊急車両用LEDフラッシャー

緊急車両用の警告用としてのLEDフラッシャーのサンプルです。
試作ですのでPIC12F675で行っております。

IMG_9910

電源投入時1秒点灯、1秒消灯初期化(点灯確認)して、スイッチで点灯を切り替えます。
最初は全灯4回フラッシュを行います。 200msec休んで点滅を繰り返します。
スイッチを押下すると次の点灯を行います。
次は片方ずつ4回フラッシュを左右繰り返します。 点灯間隔は最初の物と同じです。

後はSWを押す度に繰り返します。 他のパターンも可能です。


プラモデルやラジコン等の警告用としても活用が出来ます。



この基板を応用して、鉄塔やビル群の航空識別灯等の点灯も再現出来ます。 サンプルは
Nゲージ用高圧鉄塔への応用例です。 こちらもSWを押すことによって点灯パターンを
複数切り替えます。



LEDウインカーリレー ユニット

LED式ウインカーリレーユニットです。

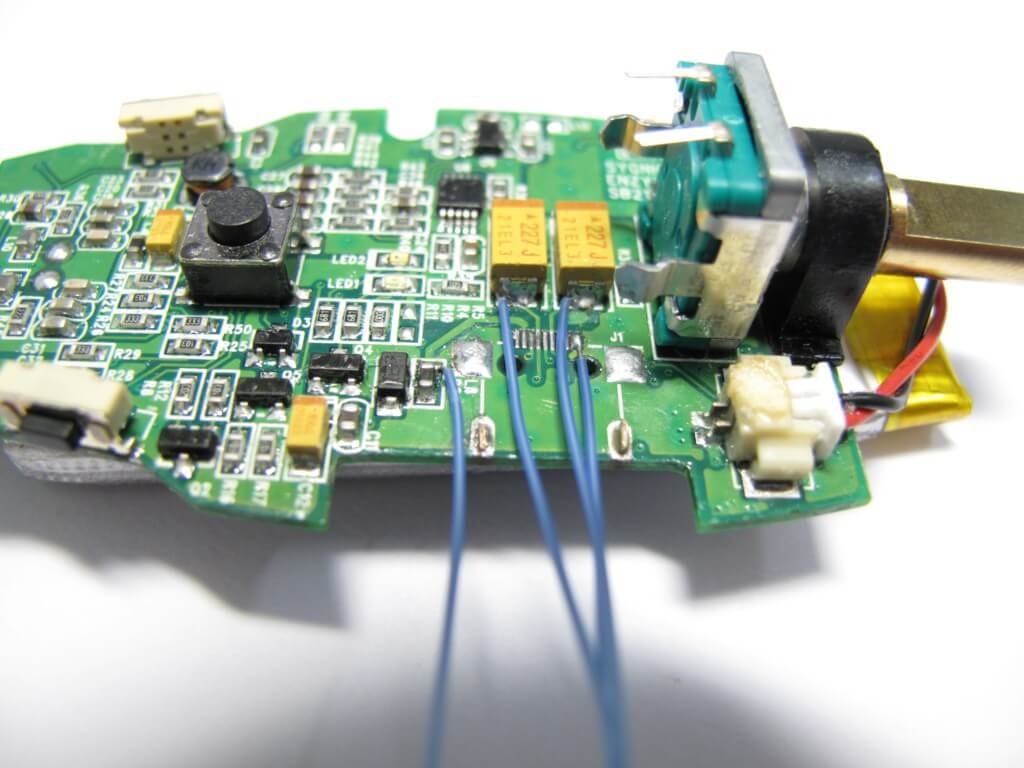

M20+等のウインカー信号を取得して、リレー点灯致します。
電源はDC9V迄対応。

ネジ端子にLED(延長加工品)を接続いたします。

ウインカーリレー

LEDは4灯ずつでPWMによりなめらかに点灯を致します。
点灯速度は、基板上のVRにより0.5~3秒まで可変出来ます。

点灯サンプルです。



1/14トラックや模型、ラジコンへの応用にどうぞ。

LEDフラッシュライトの製作 その1

こちらは製作サンプルとして円上に配置した12個のLEDに対して、9種類の点灯
パターンを組み込んでおります。 その他ハートマークは星形の配置も可能です。

マイコンはPICを使用して、PWMで尾を引くようにしております。
白色や、大容量の点灯素子の場合はFETやトランジスターでの駆動となります。



IMG_9578



点灯サンプル


模型やラジコンなどの組み込み、レイアウトの応用にも出来ます。



LED創作工房へようこそ。



LED1

LEDを使用した組み込み製品の開発・製作をいたしております。

製作・サンプル開発致しました製品を順次ご紹介いたします。
